Два варианта бурения вручную. Я уроженец Донбасса, где вечная проблема с водой. Чтобы добыть воду для полива, умельцы-рационализаторы искали водоносный слой таким способом, как показано на схеме.
Брали три 4-метровых трубы диаметром 40 мм, вверху соединяли — получалась вышка-тренога, а изнутри подвешивали блок, по которому ходила веревка, соединенная с инструментом для пробивания скважины. Инструмент — это труба длиной 400 мм и диаметром 150 мм, называлась она колонковая фреза. С одного конца наваривались острые зубы (6 шт.), другой конец соединялся с грузом весом 50 кг. Вся эта конструкция подвешивалась к веревке. Поднимая инструмент на высоту 2 м, затем резко бросали веревку. Фреза под своим весом летит вниз и, вгрызаясь в грунт, уходит на глубину, забирая в себя породу. Поднимаем колонку вверх, вытряхиваем и опять отпускаем веревку. Работаем, пока не достигнем заданной глубины.
На глубине может появиться вода, и заборная труба не сможет удерживать грунт.
Тогда изготавливается желонка — это труба с клапаном внизу. При опускании клапан открывается, вода набирается и поднимается вверх.
В клапан заделывается штифт длиной 150 мм, и при посадке желонки на штифт вода выливается в лоток.
Когда скважина пробита, туда вставляется обсадная труба меньшего диаметра.
До половины трубы нужно просверлить отверстия диаметром 6 мм, а затруб-ное пространство засыпать мелким гравием для фильтрации воды. Вместо ведра-желонки опустить глубинный насос — это сейчас не проблема.

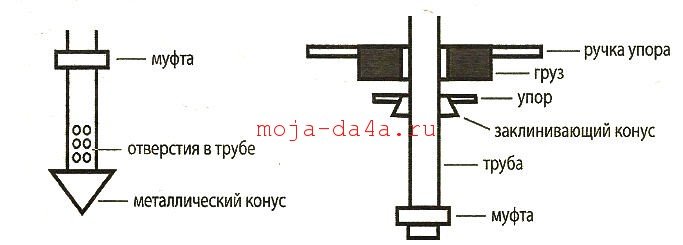

Метод забивки труб
Предпочтительнее использовать оцинкованную трубу диаметром 25 мм. Трубы забивают в землю по частям длиной 2-3 м, по мере забивания соединяют муфтами.
В первый кусок трубы вставляют и заваривают хвостовик железного конуса. Диаметр основания конуса на 10 мм больше внешнего диаметра трубы. От конца трубы, в который вставлен конус, на 60 см вверх просверливают в шахматном порядке по окружности отверстия диаметром 6 мм для задержания камешков. В местах соединения муфтами на трубах нарезают резьбу. Для забивания применяют груз, имеющий сквозное отверстие для насадки на трубу и две ручки. При ударе груз воздействует на упор, которым служит стальная пластина или диск с конусообразным отверстием.
Выходной диаметр отверстия превышает внешний диаметр трубы на 4-5 мм. В этот зазор снизу вставляют металлический конус со срезанной верхушкой.
При ударе конус входит в отверстие упора и прочно заклинивает его на трубе. Соответственно, диаметр среза конуса должен быть чуть больше внешнего диаметра трубы и меньше выходного диаметра отверстия упора.
После того как труба забивается в землю, конус выбивают и вместе с упором переставляют на следующий участок. Так постепенно достигают водоносного слоя.
На первой стадии необходим ручной насос, чтобы прокачать 30-35 ведер воды с песком, далее при наличии электричества можно использовать электрический.
скважина2
Пробивая скважину, не забудьте про такой жизненно важный элемент, как водяной фильтр. Считается, что глубина залегания вод напрямую определяет их чистоту и безопасность. Это заблуждение. Особенно при нынешней экологии. Грунтовые воды, регулярно подмешиваемые к артезианским в виде осадков, содержат большое количество микробов, химикатов и нечистот. Проходя сквозь грунт, вода подвергается «грубой» механической очистке, но далеко не все активные соединения и болезнетворные бактерии адсорбируются почвой. Поэтому перед введением скважины в эксплуатацию желательно провести лабораторный анализ добываемой воды. Только в этом случае вы сможете точно определить степень ее загрязненности и подобрать оптимальный фильтр.
