Солнечный водонагреватель для дачи своими руками

Коллектор или же водонагреватель солнечный это просто незаменимое устройство в быту. Если такое приспособление нужного объема и конструкции, то совершенно спокойно может обеспечивать горячее водоснабжение для семьи из нескольких людей. При этом солнечная батарея дает возможность осуществлять экономию сотен тысяч рублей, которые вы бы потратили на энергоресурсы.

Водонагреватель солнечный для дачиСолнечный водонагреватель для дачи своими руками

Если на вашей даче пока не предусмотрено наличие газоснабжения или подачи электроэнергии, то нагреть воду для хозяйственных целей это уже небольшая проблема, а мы предлагаем вам создать солнечный водонагреватель из материалов, которые валяются на свалке.

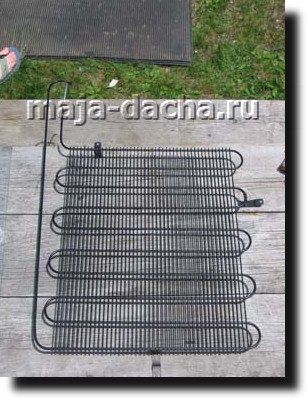

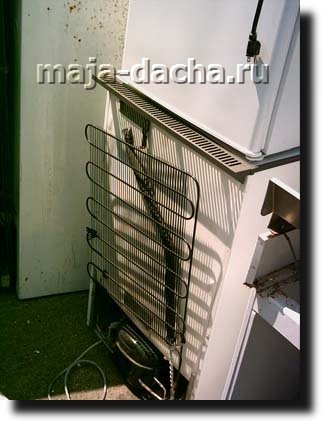

Сначала нужно найти старый неисправный холодильник, если быть более конкретным, то вам будет необходим змеевик, который крепится на его задней стенке. После демонтажа змеевика нужно его промыть под водой, для того, что бы очистить от фреона.

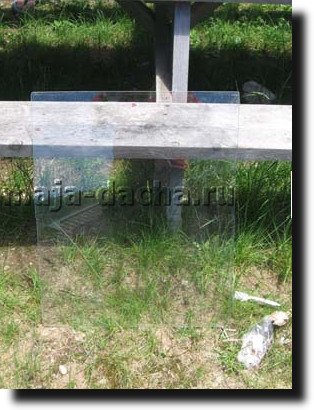

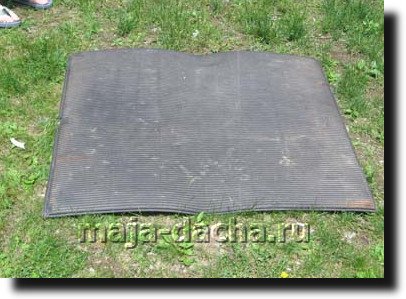

Для создания каркаса вам нужны рейки, а так же пригодится какой-то старый коврик из резины. Можно где-то найти и стекло, или же просто демонтировать из окна, которое вам не нужно.

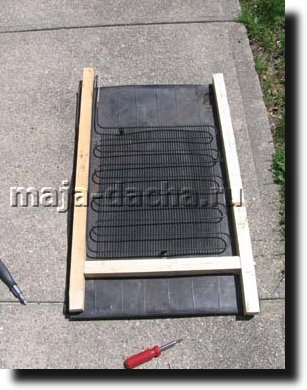

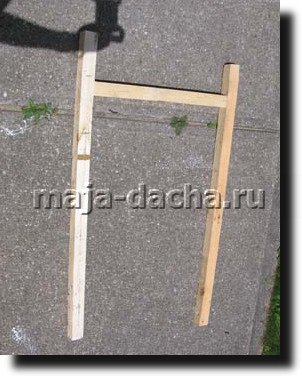

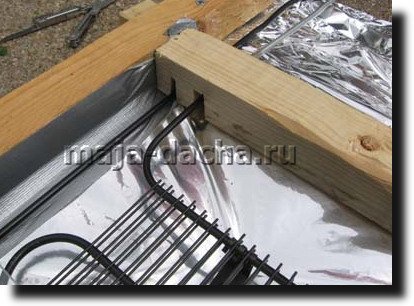

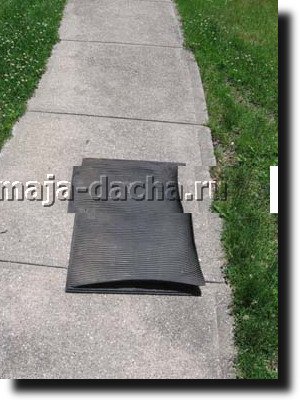

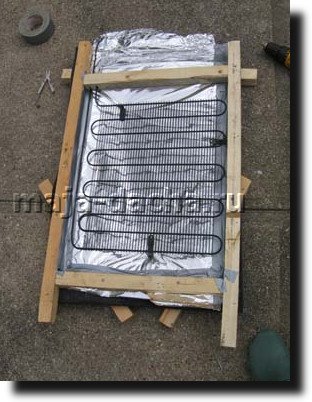

Сбиваем каркас из реек, так что бы змеевик мог свободно входить между реек. Меряем резиновый коврик и змеевик к каркасу. Теперь отметим места крепежа нижней рейки и места пропиливания для выхода наружу трубок.

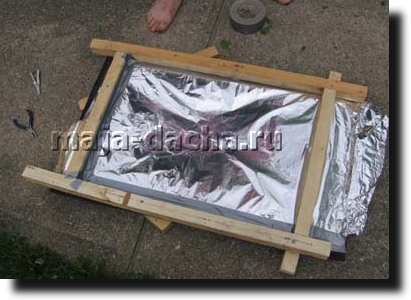

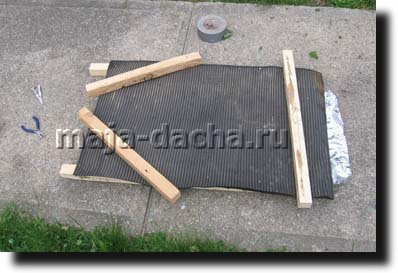

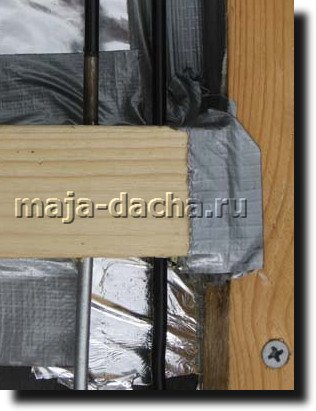

Теперь установим рейку каркаса снизу, расстилаем фольгу, между каркасом и резиновым ковриком. Для того, что бы придать конструкции жесткости нужно набить рейки. Проклеиваем скотчем щели между фольгой и каркасом, с той целью, дабы прохладный воздух снаружи не попадал внутрь коллектора.

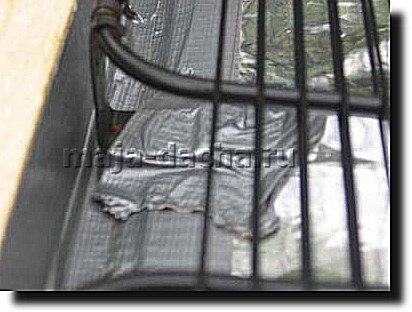

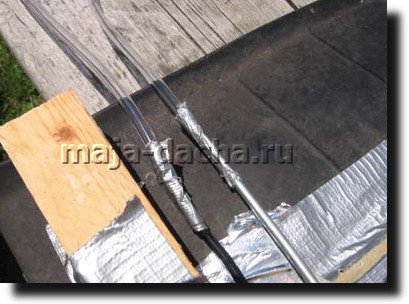

Для того, что подводить воду к нашему змеевику была куплена трубка из ПВХ. Скотчем обеспечивали соединение трубок змеевика и герметизация. Для того что бы змеевик закрепить применялись хомуты, снятые с холодильника. Крепились эти хомуты тоже скотчем, хотя рекомендуем применять винты, для большей надежности.

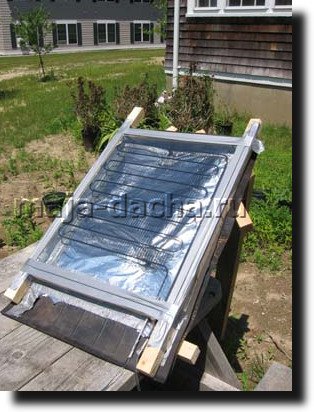

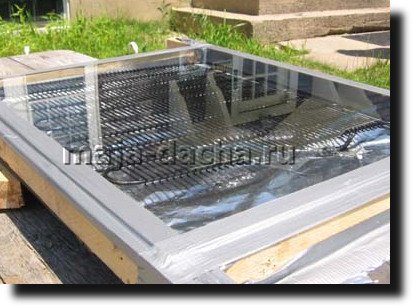

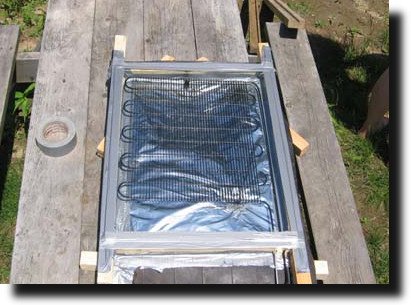

Теперь накроем конструкцию стеклом и заклеим по периметру скотчем, наш самодельный коллектор теперь уже готов. Что бы лучше проходил нагрев нужно обеспечивать прямое попадание солнечных лучей. Завершим работу прикреплением опорных элементов. Для того, что бы при сильной жаре стекло не поехало нужно снизу вкрутить парочку шурупов, которые будут служить как опора. Прикрепим теперь бак для сбора горячей воды.

В такой системе происходит автоматическая циркуляция из-за естественной конвекции. Когда вода нагревается, то она становится не такой плотной, поднимаясь вверх по коллектору, поступает в часть бака для сбора в верху через трубку. Результат этого таков, что вода вытесняется у самого днища, попадет в нижнюю часть коллектора, после чего нагревается и поступает в бак.

1.вода горячая;
2. вентиль для того, что бы сбрасывать давление;
3. слив для воды горячей; 4 вентиль запорный;
5 вентиль для того, что бы подпитывать;
6 – вода холодная;
7- осуществляется холодной воды подача;
8 вентиль для слива.

В период, когда светит солнце, происходит постоянная циркуляция воды в данном контуре, и её постоянный нагрев. Из-за того, что бак несколько приподнят над уровнем коллектора, эффекта охлаждения воды в данном коллекторе просто нет, потому как холодная вода остается внизу системы. Такая конструкция может нагревать воду до 70 градусов.
