Лифт для подвала своими руками

Лифт для подвала

Непривычно было бы такое услышать? Да, но это — если в подвал ведет обычная лесенка. Однако есть умельцы, которые придумали кое-что получше!   Когда мы купили дом, там под навесом был подвал — небольшой, но по объему он вполне подходил для хранения овощей и фруктов. Все бы ничего, но вход в него был выполнен в виде люка и лестницы-стремянки. Опускаться и подниматься, сами понимаете, не очень удобно, а уж когда надо что-то опустить или поднять — без эмоций не расскажешь. Решил я этот процесс механизировать.

В голову пришла идея сделать электрический подъемник. Тогда поход в подвал выглядел бы следующим образом: открыл крышку люка, встал на площадку, нажал на кнопку пульта управления, опустился в подвал, «пошуршал» там — например, набрал ведро картошки, поставил его на площадку, и поднялся наверх легко и непринужденно. Осенью, когда опускаем овощи на хранение, — тоже никаких проблем.

Инструкция

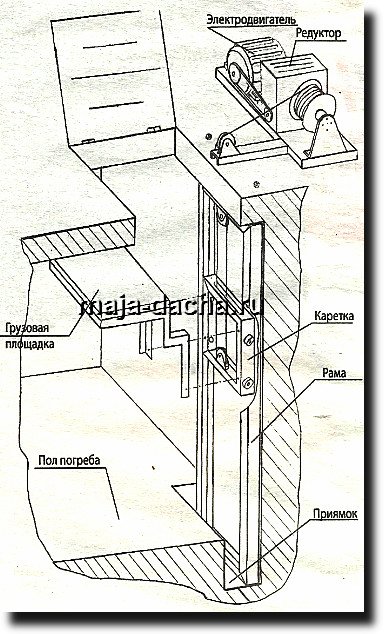

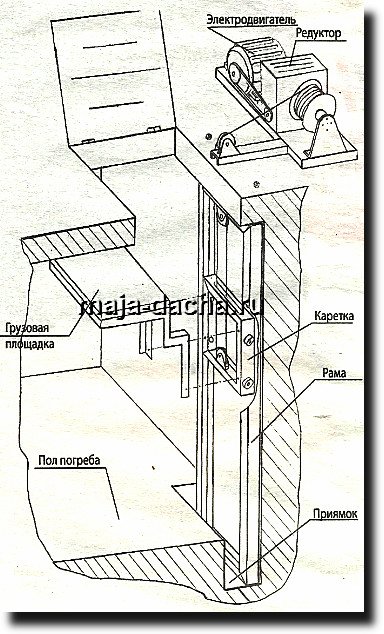

Основанием моего подъемника стала рама, сваренная из швеллера №6 (конфигурация видна из рисунка и фото). Вверху к раме крепится кронштейн со шкивом, концевой выключатель и рым-болт для крепления конца троса. Внизу к этой же раме крепится нижний концевой выключатель.

Рама крепится двумя шпильками к бетонному перекрытию подвала. Внутри рамы движется каретка, тоже сваренная из швеллера №6. Справа и слева на каретке установлены ролики, которые движутся внутри швеллера рамы как по направляющим.

К нижней планке каретки крепится блок из двух шкивов. Верхний шкив на раме и два шкива на каретке образуют полиспаст, который позволяет подобрать необходимую скорость подъема площадки, обеспечить достаточную грузоподъемность при небольшом диаметре троса.

Внизу рама опущена в приямок.

Приямок нужен для того, чтобы каретке было куда опуститься и чтобы грузовая площадка доходила до пола. Площадка крепится к каретке (на рисунке она условно отодвинута от каретки).

Чем поднимать?

Поднимающую силу обеспечивает механизм. Он состоит из электродвигателя, червячного редуктора, барабана, которые смонтированы на своей раме. Электродвигатель с редук-

тором связан ременной передачей. Изменяя диаметр шкивов, можно подобрать необходимое передаточное число.

В данной конструкции можно было воспользоваться обыкновенным тельфером.

Но, во-первых, это удовольствие не из дешевых, а во-вторых, сам тельфер надо за что-то крепить, причем недалеко от подвала, поскольку пульт управления находится на кабеле. В предлагаемой мною конструкции этих проблем нет.

Все — из доступного

Электродвигатель и червячный редуктор я купил на барахолке, довольно дешево, а поскольку трос проходит через отверстие внутри швеллера после направляющего шкива, то натяжение троса просто прижимает весь механизм к земле.

Пульт управления тоже самодельный. Состоит из деревянной основы и двух кнопок от уличного звонка. Электрическая схема управления аналогична схеме управления тельфером.

Мы пользуемся этим подъемником уже несколько лет. В семье появилось даже выражение: не «сходить в подвал за картошкой», а «съездить»

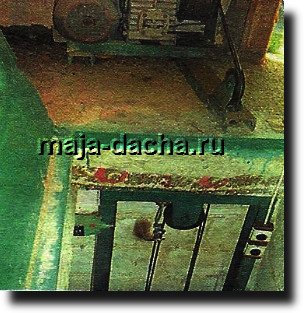

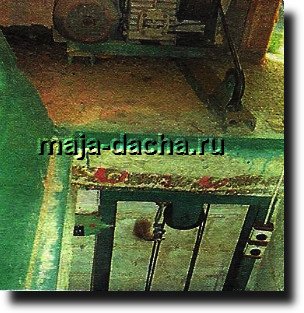

так выглядит въезд в подвал

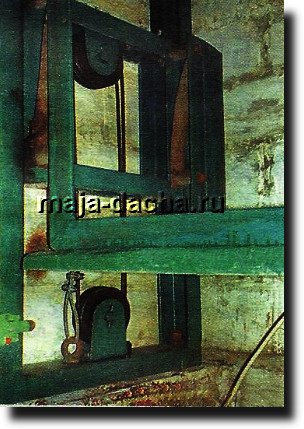

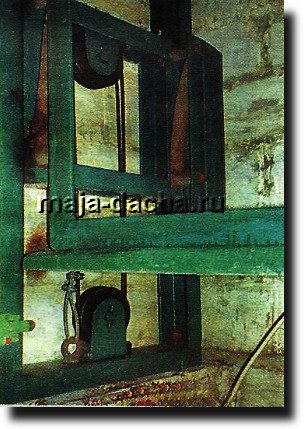

Верхняя часть рамы с кареткой и грузовой площадкой. Хорошо видны блоки полиспаста и концевой выключатель

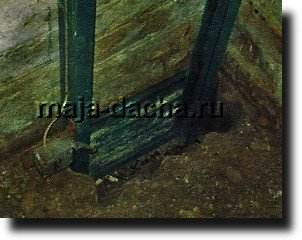

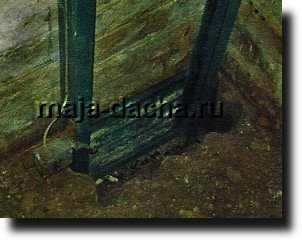

Нижняя часть рамы и приямок
